Puerto: | Shanghai | Paquete: | 100m/roll o tambor |
---|---|---|---|
estándar: | 60227-3:1997 del IEC | Material del conductor: | Clase 5 según IEC 60228 |
Nombre del producto: | 60227IEC02 (RV) | color: | /blue rojo/blanco /black/yellow/green/G/Y |
Alta luz: | Alambre de cobre aislado PVC,cable de cobre aislado pvc |

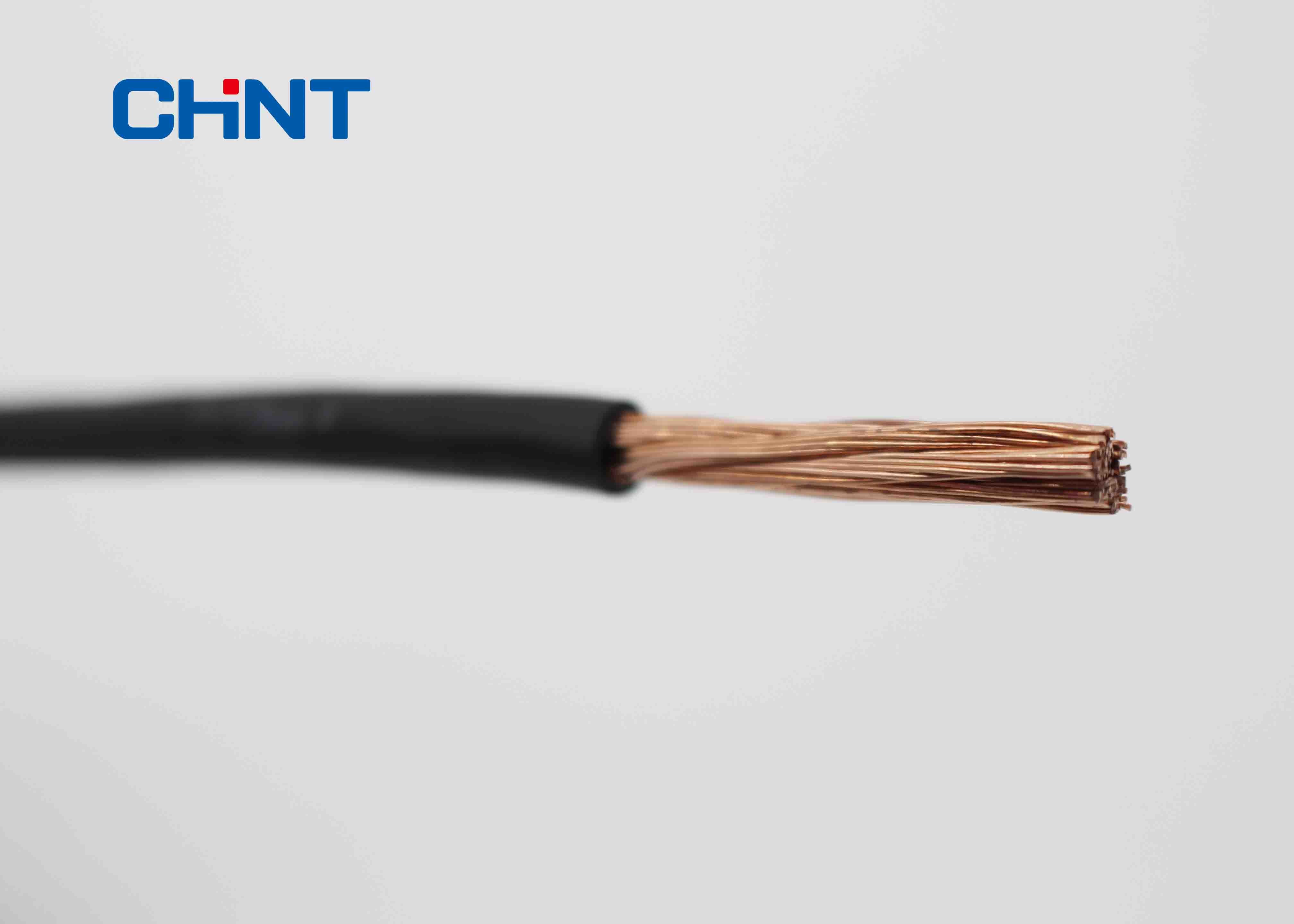

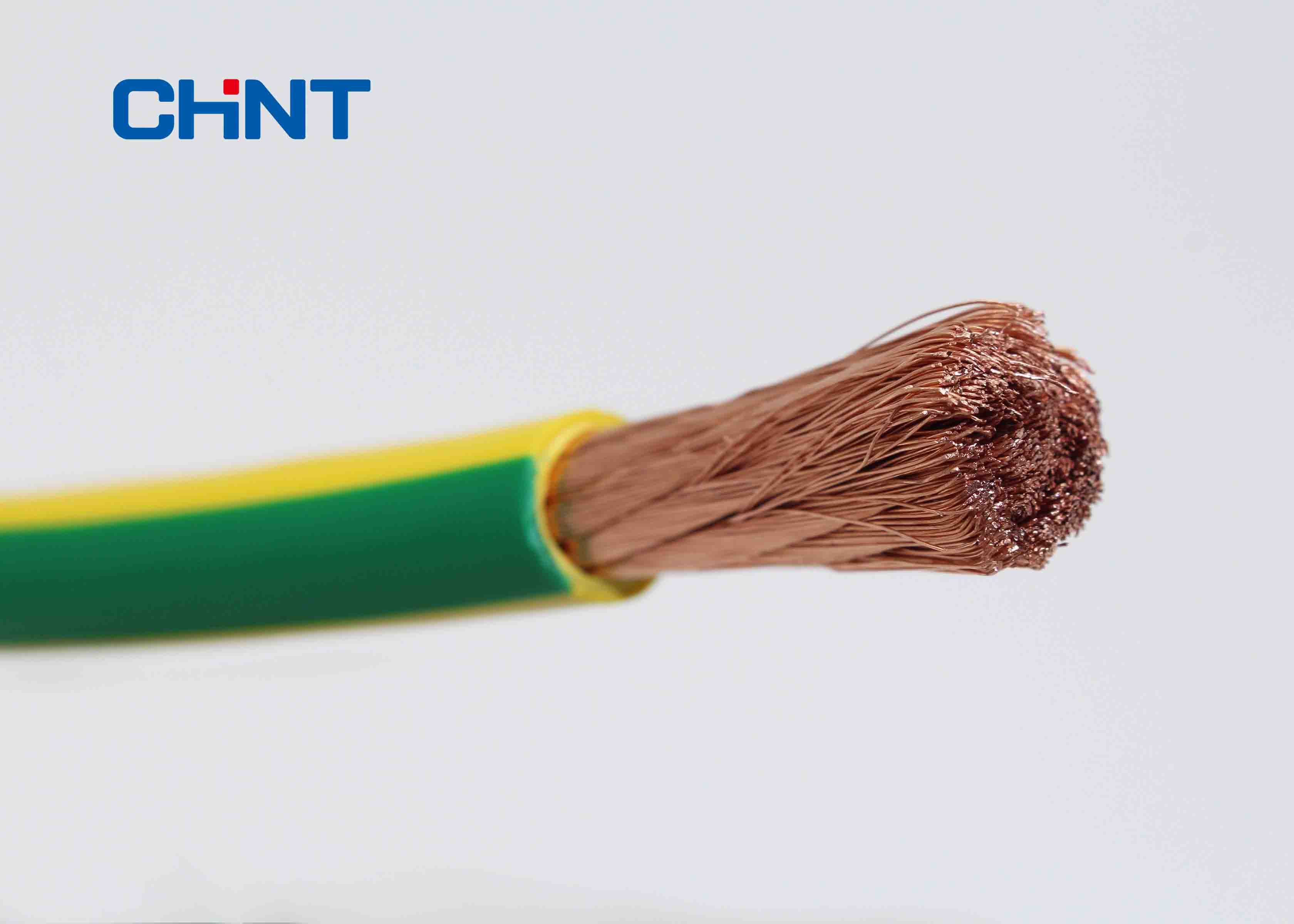

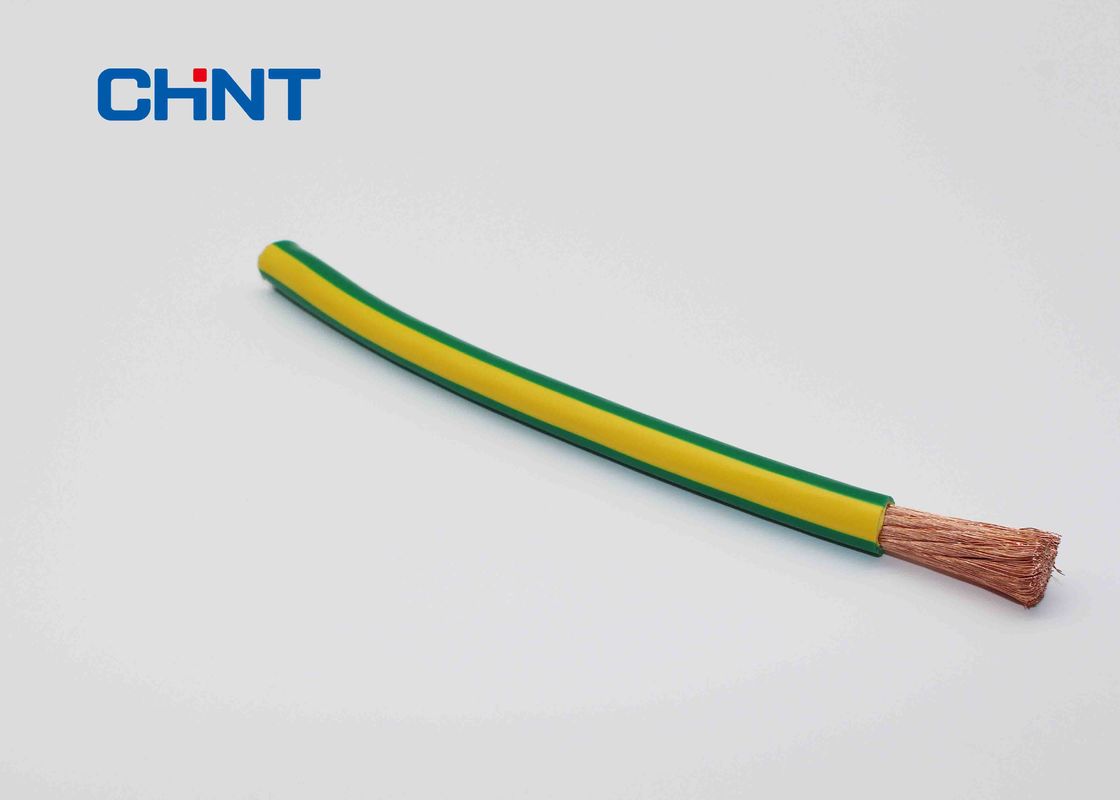

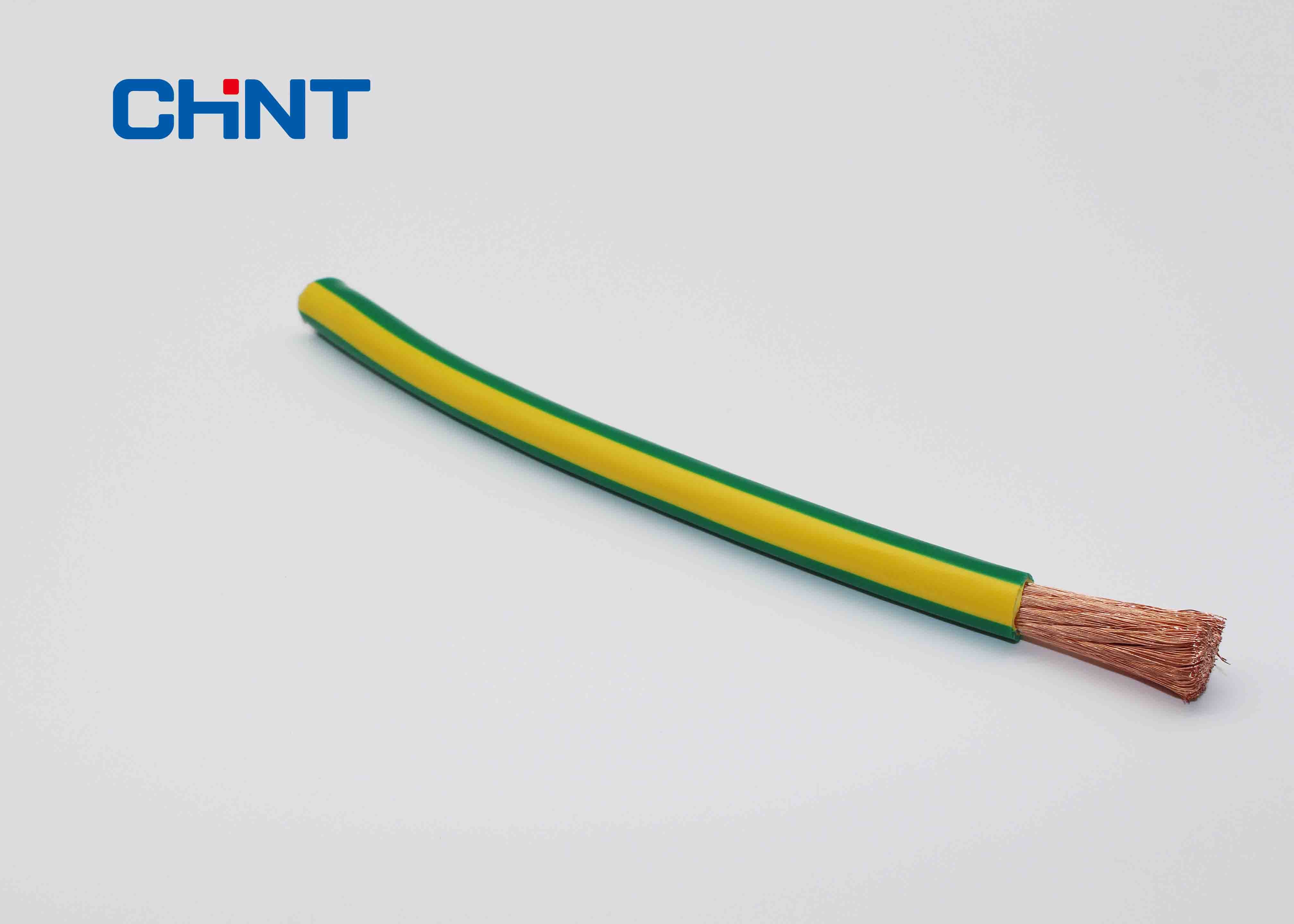

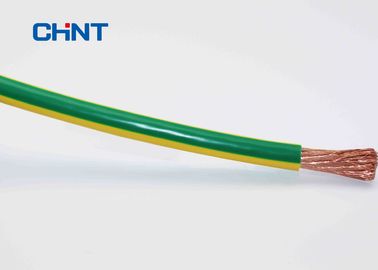

El PVC aisló los alambres eléctricos 100m/roll de los alambres rv de la casa colorida flexible del cable
Consejo que ordena
Voltaje clasificado
Estándar del uso: IEC/BS/UL/GB
Número de corazones
Tamaño y construcción del conductor
Tipo de aislamiento
El requisito de la envoltura
Longitud del requisito del cable y del embalaje
El otro requisito
Descripción:
Cables aislados del cloruro de polivinilo de voltajes clasificados hasta y de incluir los cables V-No-forrados 450/750 para el cableado fijo
Conexión de colocación fija de la fuente de alimentación para el equipo eléctrico.
Construcciones
Conductor: Conductor de cobre trenzado acuerdo, Cl.5 según IEC 60228
Aislamiento: PVC (cloruro de polivinilo) clasificado en el ℃ 70
Cuadro 1 bosquejo de la estructura de producto
Nota: 1 - conductor; 2 - aislamiento.
Nota:
Identificación del aislamiento según estándares o el requisito de cliente
Usos
Interior, gabinete de distribución, conexión eléctrica.
Estándares
International: 60227-3:1997 del IEC
China: GB∕T 5023.3-2008
Otros estándares tales como BS, VDE e ICEA a petición
Datos técnicos
Voltaje clasificado: Vea el cuadro 3.
Max. Operating Temp.: ℃ 70.
Min. Ambient Temp.: ℃ 20±10
Cuadro 2 - radios de doblez recomendados mínimo en la temperatura del cable de (20±10)℃
Tipo de cable | Radio de doblez mínimo de las instalaciones | |||
Diámetro del cable milímetro |
Diámetro del cable milímetro |
Diámetro del cable milímetro |
Diámetro del cable milímetro |
|
Cable flexible (termoplástico, e.g. PVC) | d≤8 | 8<d≤12 | 12<d≤20 | d>20 |
Instalación fija | 3 D | 3 D | 4 D | 4 D |
Libre circulación | 5 D | 5 D | 6 D | 6 D |
En la entrada del dispositivo portátil o del equipo móvil a | 5 D | 5 D | 6 D | 6 D |
Bajo carga mecánica b | 9 D | 9 D | 9 D | 10 D |
C Festooned | 10 D | 10 D | 11 D | 12 D |
B de vacilación repetido | 7 D | 7 D | 8 D | 8 D |
Desviado por las poleas b | 10 D | 10 D | 10 D | 10 D |
D = el diámetro total de cables redondos o la dimensión más pequeña de cables planos. una ninguna carga mecánica en el cable b ve 5.6.2 de IEC 62440 con respecto a stess dinámicos. c como en grúas de pórtico. |
Cuadro 3 - especificaciones técnicas
Tipo de cable | Voltaje clasificado | No/diámetro de los filamentos. Del conductor | Grueso del aislamiento | Aproximadamente O.D. | Aproximadamente. Peso |
Max. D.C Resistance del conductor (℃ 20) | CA del voltaje de la prueba | Grado actual | ||
En el aire (A) ℃ de /30 | ||||||||||
/ | V | pc/mm | milímetro | (milímetro) | kg/km | Ω /km | kV/5min | solo | doble | triple |
IEC 60227 06 (RV) 300/500V 1×0.5 | 300/500 | 1/16/0.20 | 0,6 | 2,2 | 9 | 39 | 2000 | 12 | 6 | 4 |
IEC 60227 06 (RV) 300/500V 1×0.75 | 300/500 | 1/24/0.20 | 0,6 | 2,4 | 12 | 26 | 2000 | 14 | 8 | 5 |
IEC 60227 06 (RV) 300/500V 1×1 | 300/500 | 1/30/0.20 | 0,6 | 2,6 | 14 | 19,5 | 2000 | 17 | 9 | 7 |
IEC 60227 02 (RV) 450/750V 1×1.5 | 450/750 | 1/30/0.25 | 0,7 | 3,1 | 20 | 13,3 | 2500 | 22 | 11 | 8 |
IEC 60227 02 (RV) 450/750V 1×2.5 | 450/750 | 1/49/0.25 | 0,8 | 3,7 | 31 | 7,98 | 2500 | 29 | 13 | 10 |
IEC 60227 02 (RV) 450/750V 1×4 | 450/750 | 1/53/0.30 | 0,8 | 4,3 | 46 | 4,95 | 2500 | 40 | 17 | 11 |
IEC 60227 02 (RV) 450/750V 1×6 | 450/750 | 7/12/0.30 | 0,8 | 5,3 | 68 | 3,3 | 2500 | 51 | 24 | 18 |
IEC 60227 02 (RV) 450/750V 1×10 | 450/750 | 7/11/0.40 | 1 | 6,7 | 113 | 1,91 | 2500 | 74 | - | - |
IEC 60227 02 (RV) 450/750V 1×16 | 450/750 | 7/17/0.40 | 1 | 7,9 | 166 | 1,21 | 2500 | 100 | - | - |
IEC 60227 02 (RV) 450/750V 1×25 | 450/750 | 7/26/0.40 | 1,2 | 9,9 | 254 | 0,78 | 2500 | 135 | - | - |
IEC 60227 02 (RV) 450/750V 1×35 | 450/750 | 7/36/0.40 | 1,2 | 11,2 | 342 | 0,554 | 2500 | 165 | - | - |
IEC 60227 02 (RV) 450/750V 1×50 | 450/750 | 19/19/0.40 | 1,4 | 13,4 | 488 | 0,386 | 2500 | 215 | - | - |
IEC 60227 02 (RV) 450/750V 1×70 | 450/750 | 19/17/0.50 | 1,4 | 15,3 | 680 | 0,272 | 2500 | 260 | - | - |
IEC 60227 02 (RV) 450/750V 1×95 | 450/750 | 19/23/0.50 | 1,6 | 17,6 | 891 | 0,206 | 2500 | 300- | - | - |
IEC 60227 02 (RV) 450/750V 1×120 | 450/750 | 19/30/0.50 | 1,6 | 19,3 | 1.129 | 0,161 | 2500 | 350- | - | - |
IEC 60227 02 (RV) 450/750V 1×150 | 450/750 | 37/19/0.50 | 1,8 | 21,5 | 1.402 | 0,129 | 2500 | 400- | - | - |
IEC 60227 02 (RV) 450/750V 1×185 | 450/750 | 37/25/0.49 | 2 | 24,1 | 1.740 | 0,106 | 2500 | 450- | - | - |
IEC 60227 02 (RV) 450/750V 1×240 | 450/750 | 37/33/0.49 | 2,2 | 27,4 | 2.285 | 0,0801 | 2500 | 550- | - | - |
EMBALAJE Y ENVÍO
Somos capaces de resolver los horario de entrega más estrictos según por orden de compra. Cumplir el plazo es siempre el principal prioridad pues cualquier retraso en la entrega del cable puede contribuir al retraso del proyecto y al sobrante de coste totales.
El cable se suministra en carretes de madera, cajas acanaladas y bobinas. Los extremos de cable se sellan con la cinta auta-adhesivo de BOPP y los casquillos de lacre no higroscópicos para proteger los extremos de cable contra la humedad. La marca requerida será impresa con un material a prueba de mal tiempo en los exteriores del tambor según el requisito de cliente.
