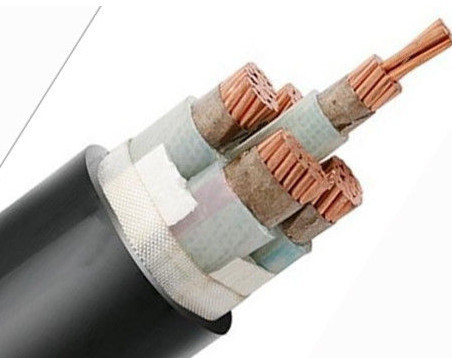

Cable ignífugo de la envoltura negra/roja, cable eléctrico resistente al fuego

Informacion basica
Lugar de origen: China
Nombre de la marca: CHINT
Certificación: CE/SGS/ISO/KEMA
Número de modelo: FR-CU/XLPE/PVC (LSOH)
Cantidad de orden mínima: Negociables
Precio: Negotiable
Detalles de empaquetado: el tambor o el hierro de madera *wooden el tambor
Capacidad de la fuente: el 100KM POR MES
Función: prueba resistente al fuego o de fuego Capa resistente al fuego: cinta de la mica coincidida envuelta en el conductor
Aislamiento: XLPE Envoltura: PVC o LSOH
Marcado: Impresión o grabación en relieve Paquete: Tambor de madera o tambor Hierro-de madera
color de la base: azulverde amarillo o negro rojo o amarillo/verde Color de la envoltura: Negro o rojo
Alta luz:

Cable resistente al fuego

,

cable eléctrico incombustible

Decription del cable

1.1What es cable del franco

La estructura típica del cable refractario es el cable con una capa refractaria adicional entre el conductor y el aislamiento. Esta estructura permite al cable soportar 750 C, 90 minutos de la prueba de resistencia de fuego.

1,2 ventajas del cable del franco

En accidentes de fuego, los cables resistentes al fuego pueden actuar normalmente en cierto periodo de tiempo.

Mientras que mantienen la integridad de líneas eléctricas y la operación normal del equipo de seguridad, los cables incombustibles han ganado la hora valiosa para la evacuación de los personales.

Construcción

Conductor: Sólido de cobre recocida llano o trenzado (clase 1 o 2) conductor que cumple con EN 60228 de las BS

Capa refractaria: correa de la flogopita de la Doble-capa

Aislamiento: aislamiento ligado cruzado de 90°C XLPE que cumple con BS7655 el tipo GP8

Envoltura: PVC. Color – negro. Otros colores están disponibles para el pedido especial

Estándares:

International: IEC 60502, IEC 60228, IEC 60332, IEC 60754

China: GB∕T 12706.1-2008, GB∕T 19666-2005

Otros estándares tales como BS, VDE e ICEA a petición

Usos

Poniendo en sitio, túnel, foso del cable, y tubos.

Especificaciones técnicas

Voltaje clasificado: 0.6/1kv

Temperatura máxima del conductor: debajo de normal (el ℃ 90), la emergencia (130℃) o cortocircuita no más que 5 condiciones de s (250℃).

Min. Ambient Temp.: El cable será pre heated si la temperatura ambiente está debajo de 0℃

Radio de doblez mínimo: solo cable 20 (el d+D)±5% de la base

Cable multifilar 15 (el d+D)±5%

Hoja de datos técnica

Nom. Corte transversal del conductor No/diámetro de los filamentos. Del conductor

Refractario

capa

Grueso

Aislamiento

Grueso

Grueso de la envoltura

Aproximadamente.

O.D.

Aproximadamente. Max. D.C Resistance del conductor (℃ 20) CA del voltaje de la prueba Grado actual
Peso En el aire (a) En el suelo (A)
1×1.5 1/1.38 0,28 0,7 1,4 5,8 47 12,1 3,5 26 33
1×2.5 1/1.76 0,28 0,7 1,4 6,2 59 7,56 3,5 34 43
1×4 1/2.23 0,28 0,7 1,4 6,6 76 4,61 3,5 44 56
1×6 1/2.74 0,28 0,7 1,4 7,2 99 3,08 3,5 56 70
1×10 7/1.38 0,28 0,7 1,4 8,4 143 1,83 3,5 77 94
1×16 7/1.71 0,28 0,7 1,4 9,4 202 1,15 3,5 100 120
1×25 7/2.12 0,28 0,9 1,4 11,1 301 0,727 3,5 130 155
1×35 7/2.48 0,28 0,9 1,4 11,9 395 0,524 3,5 160 185
1×50 10/2.56 0,28 1 1,4 13,5 527 0,387 3,5 195 220
1×70 14/2.56 0,28 1,1 1,4 15,4 731 0,268 3,5 245 270
1×95 19/2.56 0,28 1,1 1,5 17,2 987 0,193 3,5 300 320
1×120 24/2.56 0,28 1,2 1,5 18,9 1.223 0,153 3,5 349 365
1×150 30/2.56 0,28 1,4 1,6 20,9 1.502 0,124 3,5 400 410
1×185 37/2.56 0,28 1,6 1,6 23,1 1.879 0,0991 3,5 465 465
1×240 48/2.58 0,28 1,7 1,7 25,7 2.439 0,0754 3,5 550 540
1×300 60/2.58 0,28 1,8 1,8 28,2 3.023 0,0601 3,5 635 610
1×400 60/2.93 0,28 2 1,9 31,8 3.901 0,047 3,5 745 695
1×500 60/3.33 0,28 2,2 2 35,9 4.893 0,0366 3,5 860 780
1×630 60/3.76 0,28 2,4 2,2 40,1 6.246 0,0283 3,5 990 880
2×1.5 1/1.38 0,28 0,7 1,8 9,6 119 12,1 3,5 20 31
2×2.5 1/1.76 0,28 0,7 1,8 10,4 148 7,56 3,5 27 41
2×4 1/2.23 0,28 0,7 1,8 11,3 189 4,61 3,5 35 53
2×6 1/2.74 0,28 0,7 1,8 12,4 245 3,08 3,5 45 66
2×10 7/1.38 0,28 0,7 1,8 14,8 355 1,83 3,5 63 90
2×16 7/1.71 0,28 0,7 1,8 16,8 496 1,15 3,5 84 117
2×25 7/2.12 0,28 0,9 1,8 20,2 736 0,727 3,5 113 151
2×35 7/2.48 0,28 0,9 1,8 21,7 947 0,524 3,5 139 181
2×50 10/2.56 0,28 1 1,8 25,0 1.263 0,387 3,5 161 210
2×70 14/2.56 0,28 1,1 1,8 28,8 1.741 0,268 3,5 204 257
2×95 19/2.56 0,28 1,1 2 32,4 2.334 0,193 3,5 252 310
2×120 24/2.56 0,28 1,2 2,1 36,0 2.901 0,153 3,5 291 351
2×150 30/2.56 0,28 1,4 2,2 39,8 3.554 0,124 3,5 333 393
2×185 37/2.56 0,28 1,6 2,3 44,4 4.456 0,0991 3,5 385 445
2×240 48/2.58 0,28 1,7 2,5 49,6 5.794 0,0754 3,5 457 516
2×300 60/2.58 0,28 1,8 2,7 54,6 7.156 0,0601 3,5 527 583
3×1.5 1/1.38 0,28 0,7 1,8 10,0 140 12,1 3,5 20 31
3×2.5 1/1.76 0,28 0,7 1,8 10,9 178 7,56 3,5 27 41
3×4 1/2.23 0,28 0,7 1,8 11,9 233 4,61 3,5 35 53
3×6 1/2.74 0,28 0,7 1,8 13,1 308 3,08 3,5 45 66
3×10 7/1.38 0,28 0,7 1,8 15,7 454 1,83 3,5 63 90
3×16 7/1.71 0,28 0,7 1,8 17,9 647 1,15 3,5 84 117
3×25 7/2.12 0,28 0,9 1,8 21,5 971 0,727 3,5 113 151
3×35 7/2.48 0,28 0,9 1,8 23,1 1.270 0,524 3,5 139 181
3×50 10/2.56 0,28 1 1,8 26,7 1.702 0,387 3,5 161 210
3×70 14/2.56 0,28 1,1 1,9 31,0 2.379 0,268 3,5 204 257
3×95 19/2.56 0,28 1,1 2 34,7 3.191 0,193 3,5 252 310
3×120 24/2.56 0,28 1,2 2,1 38,5 3.975 0,153 3,5 291 351
3×150 30/2.56 0,28 1,4 2,3 42,8 4.896 0,124 3,5 333 393
3×185 37/2.56 0,28 1,6 2,4 47,8 6.187 0,0991 3,5 385 445
3×240 48/2.58 0,28 1,7 2,6 53,4 8.007 0,0754 3,5 457 516
3×300 60/2.58 0,28 1,8 2,8 58,7 9.911 0,0601 3,5 527 583
4×1.5 1/1.38 0,28 0,7 1,8 10,8 166 12,1 3,5 20 31
4×2.5 1/1.76 0,28 0,7 1,8 11,8 216 7,56 3,5 27 41
4×4 1/2.23 0,28 0,7 1,8 12,9 286 4,61 3,5 35 53
4×6 1/2.74 0,28 0,7 1,8 14,3 382 3,08 3,5 45 66
4×10 7/1.38 0,28 0,7 1,8 17,1 570 1,83 3,5 63 90
4×16 7/1.71 0,28 0,7 1,8 19,6 819 1,15 3,5 84 117
4×25 7/2.12 0,28 0,9 1,8 23,7 1.238 0,727 3,5 113 151
4×35 7/2.48 0,28 0,9 1,8 25,5 1.631 0,524 3,5 139 181
4×50 10/2.56 0,28 1 1,9 29,7 2.205 0,387 3,5 161 210
4×70 14/2.56 0,28 1,1 2 34,5 3.088 0,268 3,5 204 257
4×95 19/2.56 0,28 1,1 2,1 38,6 4.151 0,193 3,5 252 310
4×120 24/2.56 0,28 1,2 2,3 43,1 5.195 0,153 3,5 291 351
4×150 30/2.56 0,28 1,4 2,4 47,6 6.411 0,124 3,5 333 393
4×185 37/2.56 0,28 1,6 2,6 53,4 8.077 0,0991 3,5 385 445
4×240 48/2.58 0,28 1,7 2,8 59,6 10.460 0,0754 3,5 457 516
4×300 60/2.58 0,28 1,8 3 65,5 12.950 0,0601 3,5 527 583
5×1.5 1/1.38 0,28 0,7 1,8 11,6 195 12,1 3,5 20 31
5×2.5 1/1.76 0,28 0,7 1,8 12,7 256 7,56 3,5 27 41
5×4 1/2.23 0,28 0,7 1,8 13,9 343 4,61 3,5 35 53
5×6 1/2.74 0,28 0,7 1,8 15,5 460 3,08 3,5 45 66
5×10 7/1.38 0,28 0,7 1,8 18,7 691 1,83 3,5 63 90
5×16 7/1.71 0,28 0,7 1,8 21,4 1.000 1,15 3,5 84 117
5×25 7/2.12 0,28 0,9 1,8 26,0 1.518 0,727 3,5 113 151
5×35 7/2.48 0,28 0,9 1,8 28,0 2.006 0,524 3,5 139 181
5×50 10/2.56 0,28 1 2 32,9 2.731 0,387 3,5 161 210
5×70 14/2.56 0,28 1,1 2,1 38,2 3.828 0,268 3,5 204 257
5×95 19/2.56 0,28 1,1 2,3 42,9 5.171 0,193 3,5 252 310
5×120 24/2.56 0,28 1,2 2,4 47,7 6.484 0,153 3,5 291 351
5×150 30/2.56 0,28 1,4 2,6 53,0 7.976 0,124 3,5 333 393
5×185 37/2.56 0,28 1,6 2,8 59,3 10.047 0,0991 3,5 385 445
5×240 48/2.58 0,28 1,7 3 66,2 13.011 0,0754 3,5 457 516
5×300 60/2.58 0,28 1,8 3,2 72,8 16.109 0,0601 3,5 527 583
3×2.5+1×1.5 1/1.76 0,28 0,7 1,8 11,5 203 7,56 3,5 27 41
3×4+1×2.5 1/2.23 0,28 0,7 1,8 12,6 269 4,61 3,5 35 53
3×6+1×4 1/2.74 0,28 0,7 1,8 13,9 358 3,08 3,5 45 66
3×10+1×6 7/1.38 0,28 0,7 1,8 16,4 522 1,83 3,5 63 90
3×16+1×10 7/1.71 0,28 0,7 1,8 19,0 756 1,15 3,5 84 117
3×25+1×16 7/2.12 0,28 0,9 1,8 22,7 1.131 0,727 3,5 113 151
3×35+1×16 7/2.48 0,28 0,9 1,8 24,0 1.423 0,524 3,5 139 181
3×50+1×25 10/2.56 0,28 1 1,8 28,0 1.948 0,387 3,5 161 210
3×70+1×35 14/2.56 0,28 1,1 1,9 32,1 2.705 0,268 3,5 204 257
3×95+1×50 19/2.56 0,28 1,1 2,1 36,4 3.662 0,193 3,5 252 310
3×120+1×70 24/2.56 0,28 1,2 2,2 40,9 4.653 0,153 3,5 291 351
3×150+1×70 30/2.56 0,28 1,4 2,3 44,3 5.527 0,124 3,5 333 393
3×185+1×95 37/2.56 0,28 1,6 2,5 49,7 7.078 0,0991 3,5 385 445
3×240+1×120 48/2.58 0,28 1,7 2,7 55,5 9.121 0,0754 3,5 457 516
3×300+1×150 60/2.58 0,28 1,8 2,9 61,2 11.284 0,0601 3,5 527 583
3×2.5+2×1.5 1/1.76 0,28 0,7 1,8 12,3 231 7,56 3,5 27 41
3×4+2×2.5 1/2.23 0,28 0,7 1,8 13,5 308 4,61 3,5 35 53
3×6+2×4 1/2.74 0,28 0,7 1,8 14,9 413 3,08 3,5 45 66
3×10+2×6 7/1.38 0,28 0,7 1,8 17,4 597 1,83 3,5 63 90
3×16+2×10 7/1.71 0,28 0,7 1,8 20,3 875 1,15 3,5 84 117
3×25+2×16 7/2.12 0,28 0,9 1,8 24,2 1.307 0,727 3,5 113 151
3×35+2×16 7/2.48 0,28 0,9 1,8 25,4 1.596 0,524 3,5 139 181
3×50+2×25 10/2.56 0,28 1 1,9 30,1 2.235 0,387 3,5 161 210
3×70+2×35 14/2.56 0,28 1,1 2 34,2 3.084 0,268 3,5 204 257
3×95+2×50 19/2.56 0,28 1,1 2,2 39,0 4.180 0,193 3,5 252 310
3×120+2×70 24/2.56 0,28 1,2 2,3 44,0 5.386 0,153 3,5 291 351
3×150+2×70 30/2.56 0,28 1,4 2,4 47,1 6.290 0,124 3,5 333 393
3×185+2×95 37/2.56 0,28 1,6 2,6 52,8 8.062 0,0991 3,5 385 445
3×240+2×120 48/2.58 0,28 1,7 2,8 58,9 10.350 0,0754 3,5 457 516
3×300+2×150 60/2.58 0,28 1,8 3 65,0 12.798 0,0601 3,5 527 583
4×2.5+1×1.5 1/1.76 0,28 0,7 1,8 12,5 243 7,56 3,5 27 41
4×4+1×2.5 1/2.23 0,28 0,7 1,8 13,7 325 4,61 3,5 35 53
4×6+1×4 1/2.74 0,28 0,7 1,8 15,2 437 3,08 3,5 45 66
4×10+1×6 7/1.38 0,28 0,7 1,8 18,1 644 1,83 3,5 63 90
4×16+1×10 7/1.71 0,28 0,7 1,8 20,9 937 1,15 3,5 84 117
4×25+1×16 7/2.12 0,28 0,9 1,8 25,1 1.412 0,727 3,5 113 151
4×35+1×16 7/2.48 0,28 0,9 1,8 26,7 1.800 0,524 3,5 139 181
4×50+1×25 10/2.56 0,28 1 1,9 31,4 2.474 0,387 3,5 161 210
4×70+1×35 14/2.56 0,28 1,1 2,1 36,3 3.462 0,268 3,5 204 257
4×95+1×50 19/2.56 0,28 1,1 2,2 40,9 4.663 0,193 3,5 252 310
4×120+1×70 24/2.56 0,28 1,2 2,4 45,9 5.961 0,153 3,5 291 351
4×150+1×70 30/2.56 0,28 1,4 2,5 50,0 7.127 0,124 3,5 333 393
4×185+1×95 37/2.56 0,28 1,6 2,7 56,1 9.047 0,0991 3,5 385 445
4×240+1×120 48/2.58 0,28 1,7 2,9 62,6 11.671 0,0754 3,5 457 516
4×300+1×150 60/2.58 0,28 1,8 3,1 68,9 14.442 0,0601 3,5 527 583
